如何用梁的彎曲實驗儀來測量材料的楊氏模量大小
實驗?zāi)康模?/FONT>
測定鋼梁在彎曲受力時的撓度f和轉角θ，并與理論計算值進行比較，以驗證理論計算方法的正確性。
儀器利用彈性梁的彎曲，測定金屬材料的楊氏模量。儀器由在基座上相對移動的兩個平行刀口及擱在上面的彈性鋼梁組成，鋼梁中段套著具有刀口向下的矩形杠，它的下端，可懸掛砝碼，當懸重P作用于鋼梁而使梁彎曲時，其弛重量可通過上面安排的砝碼顯示表準確讀取。從而計算出鋼梁材料的楊氏模量。楊氏模量測定儀的功能用梁的彎曲做一下實驗
實驗原理

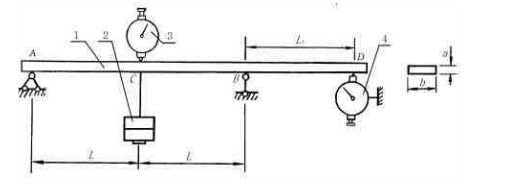

1、彎曲量試驗裝置見圖所示，可以看出，鋼梁AD（標號1）是外伸梁，A、B兩處用鉸鏈支撐，載荷通過砝碼2加在C截面積出，在C、D截面處，在C、D截面處沿位移方向安裝兩個百分表3和4，用以測量C、D兩點的位移。根據材料力學理論，鋼梁1在△p作用下，梁C截面上的撓度fc和B截面θB分別為：
